Arduino Nano ESP32 – vastgelopen board herstellen

Deze handleiding beschrijft hoe een vastgelopen of niet meer startende Arduino Nano ESP32 (ESP32-S3) weer teruggebracht wordt naar een werkend board dat via de Arduino IDE te gebruiken is. Tevens wordt beschreven hoe met de Flash Download Tool losse .bin-bestanden geflasht kunnen worden.

Goed om te weten: de echte ROM-bootloader van de ESP32-S3-chip zit ingebakken in de chip zelf en kan door geen enkele firmware overschreven worden. Herstel is dus altijd mogelijk.

0. Kort overzicht

Flash Download Tool - eerste scherm met ChipType, WorkMode en LoadMode

1Open de Flash Download Tool. Kies in het eerste scherm ChipType: ESP32-S3, WorkMode: Develop, LoadMode: UART en klik OK.

Flash Download Tool - vier bin-bestanden geladen op de juiste adressen

2Zet het board in downloadmode door B1 kort te sluiten met GND en de RST-knop te activeren. Laad daarna bootloader.bin, partitions.bin, boot_app0.bin en de sketch-.bin op hun adressen en klik op START.

De volledige toelichting per stap staat in de hoofdstukken hieronder.

1. Het board in downloadmode zetten

Bij een vastgelopen board of het ontbreken van geldige firmware functioneert de automatische Arduino-reset (het togglen van de DTR/RTS-lijnen) niet. Volgens de officiële Arduino Nano ESP32 cheat sheet zijn er twee methoden om het board handmatig in een herstelmodus te zetten:

Optie A – Arduino Bootloader-mode (softwarematig, geen jumper vereist)

  1. Druk op RESET en druk deze nogmaals in zodra de RGB-LED begint te knipperen (dubbele reset).
  2. Het board bevindt zich in bootloadermode zodra de groene LED langzaam pulseert.

Deze methode is afhankelijk van de Arduino-bootloaderpartitie, die de dubbele-resetdetectie uitvoert. Is deze partitie overschreven door firmware van derden, dan ontbreekt die detectielogica en wordt het board niet als seriële COM-poort geënumereerd. In dat geval is optie B vereist.

Optie B – ROM Boot mode via de B1-pin (functioneert onafhankelijk van de aanwezige firmware)

Let op: de juiste pin heet volgens Arduino B1, niet B0. Op de Nano ESP32 is B1 = GPIO0 (de standaard ESP32-downloadpin); B0 = GPIO46 heeft een andere functie.
  1. Kortsluit de GND-pin en de B1-pin met een jumperdraad. De RGB-LED wordt groen.
  2. Houd de kortsluiting tussen GND en B1 in stand en activeer kort de witte RST-knop bovenop het board.
  3. Verbreek de verbinding tussen GND en B1. De RGB-LED blijft branden, nu in paarse kleur: het board bevindt zich in firmware-downloadmode.

Bron: Arduino Help Center – Reset the Arduino bootloader on the Nano ESP32.

Controleer in Windows Device Manager welke COM-poort verschijnt. Bij de Nano ESP32 kan het poortnummer wijzigen zodra het board van normale modus naar downloadmode overgaat (bijvoorbeeld COM6 → COM5), doordat de USB-descriptor van de ROM-bootloader afwijkt van die van de applicatie-firmware.

Kortste officiële weg (alternatief voor de Flash Download Tool): zet het board met optie B in downloadmode, kies in Arduino IDE onder Tools → Programmer de optie Esptool, doe Tools → Burn Bootloader (wist de flash) en daarna Sketch → Upload Using Programmer. Zie hetzelfde Help Center-artikel voor de volledige stappen.
Let op: dit werkt alleen als het board niet helemaal vastgelopen is. Als er een andere/vreemde ESP32-bootloader op terecht is gekomen (bijvoorbeeld doordat de factory-/bootloader-partitie overschreven is met esptool, esp-idf of PlatformIO), reageert Arduino IDE's Upload-knop niet meer en werkt alleen de Flash Download Tool (met de 4 losse bestanden op de juiste adressen) nog. Zie bijvoorbeeld deze voorbeelden uit de praktijk:
Zolang er geen geldige applicatie-firmware in de flash aanwezig is, faalt de boot-sequentie en activeert de RTC-watchdog een voortdurende resetcyclus. Daardoor verschijnt en verdwijnt de COM-poort continu. Een COM-poort dient pas geselecteerd te worden nadat de procedure van optie A of B hierboven is uitgevoerd.

2. De Flash Download Tool installeren

Espressif's officiële "Flash Download Tool" is een Windows GUI-programma waarmee, zonder Python of esptool, rechtstreeks .bin-bestanden naar specifieke flash-adressen geschreven kunnen worden.

Pak de zip uit naar een map naar keuze en start flash_download_tool.exe.

Chip en modus kiezen

Chip type en werkmodus kiezen in de Flash Download Tool
Kies ChipType: ESP32-S3, WorkMode: Develop, LoadMode: UART, en klik OK.

Hoofdscherm van de tool

Hoofdinterface van de Flash Download Tool
Na het kiezen van chip en modus opent het hoofdscherm met het tabblad SPIDownload.

3. Eén los .bin-bestand flashen

Om alleen een enkel .bin-bestand weg te schrijven (bijvoorbeeld om te testen of de verbinding werkt, of om alleen de sketch bij te werken terwijl bootloader en partities al correct staan):

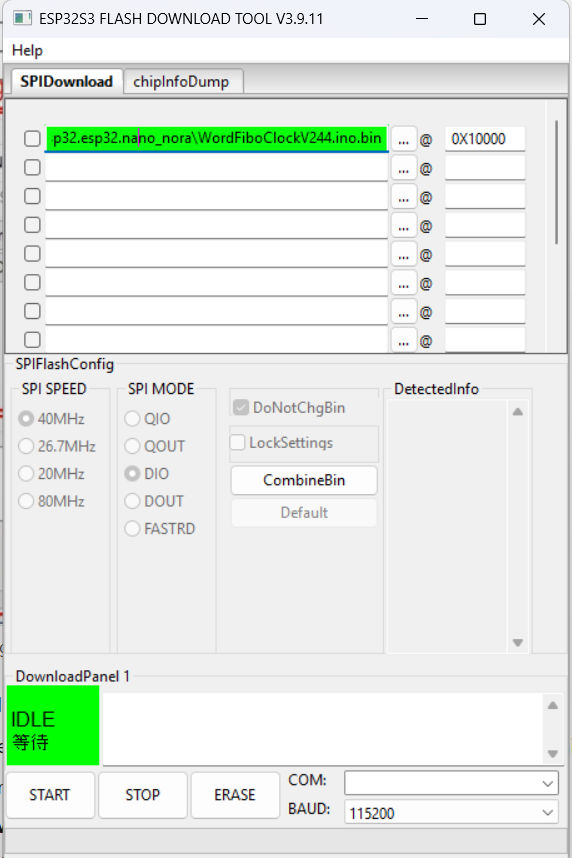

SPIDownload tabblad met één bin-bestand op adres 0x10000
Het SPIDownload-tabblad met één bestand ingevuld op adres 0x10000.
  1. Klik op de ...-knop naast de eerste regel en selecteer het gewenste .bin-bestand.
  2. Vul het adres in het vakje ernaast in (bijvoorbeeld 0x10000 voor een sketch — zie tabel hieronder).
  3. Vink het selectievakje vóór die regel aan.
  4. Kies onderin de juiste COM-poort en een BAUD van bijvoorbeeld 921600.
  5. Zet het board in downloadmode (zie stap 1) en klik direct daarna op START.

4. Volledig herstel: bootloader + partities + app

Als de flash helemaal leeg is (bijvoorbeeld na een erase_flash), is meer dan alleen de sketch nodig. Gebruik in Arduino IDE eerst Sketch → Export Compiled Binary op een simpele sketch (bv. Blink) voor het board "Arduino Nano ESP32". Dit levert de volgende bestanden op in de sketch-map:

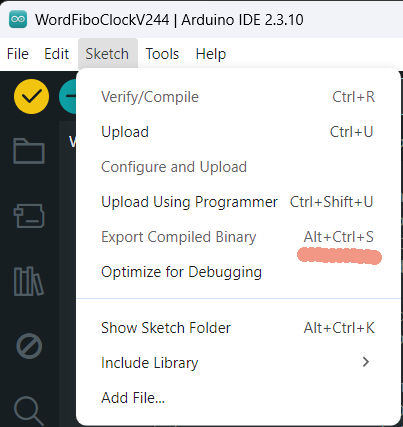

Sketch menu in Arduino IDE met Export Compiled Binary
Arduino IDE: Sketch → Export Compiled Binary (Alt+Ctrl+S).
BestandAdresOmschrijving
*.bootloader.bin0x0Tweede-traps bootloader
*.partitions.bin0x8000Partitietabel
boot_app0.bin0xe000OTA-selectiegegevens
*.ino.bin0x10000De sketch zelf (app)

Voeg in de Flash Download Tool alle 4 regels toe met hun eigen bestand en adres, vink alle 4 de checkboxes aan, zet het board in downloadmode en klik op START.

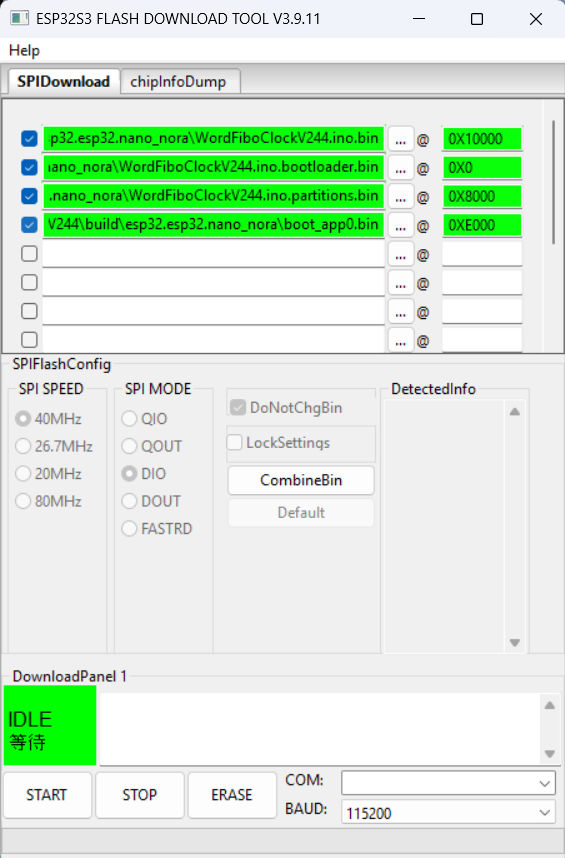

SPIDownload tabblad met alle 4 bestanden ingevuld en aangevinkt
Alle 4 bestanden toegevoegd en aangevinkt (app, bootloader, partitions, boot_app0) — klaar om op START te klikken.
Kortste weg: in plaats van deze 4 bestanden handmatig te flashen, kan ook eenvoudigweg de Upload-knop in Arduino IDE gebruikt worden zodra het board in downloadmode staat en de COM-poort zichtbaar is — de IDE schrijft dan zelf automatisch alle 4 bestanden naar de juiste adressen.

5. Verbinding testen zonder te flashen (optioneel, met esptool)

Om vooraf te controleren of het board reageert, zonder gebruik te maken van de GUI-tool:

pip install esptool
python -m esptool --chip esp32s3 --port COM5 --connect-attempts 10 chip_id

Reageert dit met chip-informatie, dan functioneert de verbinding en kan verder gegaan worden met flashen (stap 3 of 4).
